Sony Digital Betacam Kassettenschacht Beleuchtung

Leave a reply

Dunkle Einsichten?
Diesen Gedanken hat man, wenn man in den Kassettenschachtschlitz einer Digi Beta oder eine SX schaut. Die Beleuchtung mit typischen Sony-orange LED Licht ist nicht so der Bringer.

Warum also nicht wie bei den SP Mühlen auch hier weiße LEDs einbauen?
Gesagt getan. Machens wir doch einfach.

Wie immer:
Strom ab, Deckel ab.
Beide Deckel zum Laufwerk abnehmen.
Kabelbaum vom Cassette Compartment abklemmen und das Comp. ausbauen.

Nun das Cassette Compartment umdrehen und die Nasen rechts und links ausklinken. Vorsicht, nicht abbrechen. Zusätzlich muss noch der LED Halter selbst ausgeklinkt werden. Nun kann der Spiegel und der LED Halter herausgenommen werden.

Um die LEDs entfernen zu können, mussen diese ausgelötet werden. Hierzu am besten Entlötlitze verwenden. Danach die Platine ausklipsen.

Neue LEDs lassen sich aber nicht ohne weiteres einbauen. Sony hat leider spezielle LEDs verwendet und keine Standard Typen. Also muss mit dem Akkuschrauber nachgeholfen werden.

Wenn alles wieder zusammengebaut wurde und nichts verklemmt wurde, kann getestet werden.

Endlich kann man ordentlich den Zustand der Kassette überwachen.

PS: der Vorwiderstand für die LEDs passte bei mir.

Fetig.

Sony Betacam SX loud threading

Leave a reply

Tape rein boar was geht da denn, grrrrrrrrrrr

Die Maschine funktioniert soweit, alles OK, aber bei loading und unloading des Bandes gibt es ein hässliches Geräusch.

Das Problem liegt an der Gear Box. Ein passendes Bulletin von Sony gibts auch dazu.
In der Gear Box ist eine Welle (worm gear) gebrochen und dieser Bruch verursacht das Rattern.

Die Gear Box muss ausgebaut werden.
Welches Ar****** hat die Gear Box hinten links ganz versteckt eingebaut? Was soll das? Wie soll man die da raus bekommen, totaler Bullshit.
Soetwas hab ich selten gesehen. Boar.

Vorneweg: die Welle muss man bei Sony bestellen, und sie ist auch noch richtig teuer ~26 EUR.

Ich glaube um die Gear Box auszubauen hab ich 1,5 Std gebraucht. Und zwei Bier.

Kurzfassung: Gear Box ausbauen, Welle ausbauen, reinigen, ölen, neue Welle einbauen, zusammenbauen.

Fertig.

Sony Betacam SP kein Shuttle kein FF/rewind

Leave a reply

Bis dieser Fehler geklärt war hat es etwas gedauert. Ist aber mittlerweile auch ein Klassiker, der aber etwas grobe-feinfühlige Gewalt nötig macht.

Wie sieht der Fehler aus?
Tape rein, Play. OK läuft super…
Rewind oder Fast Forward, brzzzzzz Error (Tape protection)
Shuttle, brzzzzz Error (Tape protection)
Dieses Geräusch ist herzzerreisend extensive tape tension und nix geht mehr.

Woher kommt’s?

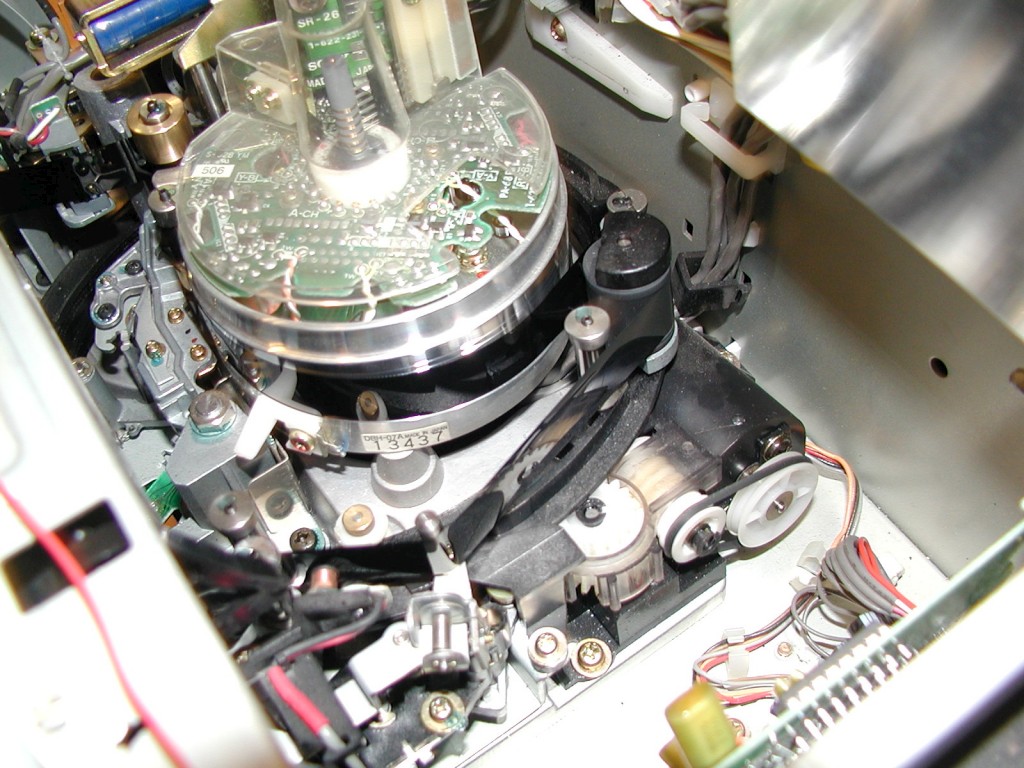

Wir wissen, dass das Band um die Trommel über den Ring gewickelt wird, bei Play Betrieb wird der Pinch Roller gegen den Capstan gedrückt. Soweit alles OK. Bei Shuttle und beim Spulen wird der Pinch Roller über den Solenoid vom Capstan gelöst, aber leider klappt das nicht mehr.Der Pinch Roller verbleibt in seiner Position und verursacht dadurch extremen (falschen) Bandzug.

Bild Bild Bild.

Und nun, wie bekommen wir das wieder hin?
Nun wirds lustig. Der Pinch Roller ist auf seinem Lager fest. Wir müssen den Pinch Roller von seiner Achse runter bekommen und die Achse und Führung mit Alkohol reinigen. Easy? naja, nicht wirklich ist ein Kraftakt, als wären beide mit Sekundenkleber zusammen. Das kostet etwa Kraft und Nerven , begleitet mit Flüchen und Hetzerei auf das Sony lubrication. Bei Sony ist das wohl extra so gemacht?!

Nachdem man beide Teile ordentlich geputzt hat muss der Pinch Roller wieder auf seine Achse. Am besten unter den Threading Ring etwas zur Stabilisierung drunter legen, dass dieser nicht durchbricht. das wäre denkbar schlecht.

Pinchroller Solenoid:
Ein Profi rät: den Solenoid ausbauen und komplett zerlegen und reinigen.

Nachdem der Solenoid gereinigt wurde, unbedingt die Einstellung “Pinch Roller Press Block Position Alignment” durchführen. Kapitel 6-6, der angegebene Abstand von 0,7mm muss nicht exakt eingehalten werden, Hauptsache die beiden Hebel berühren sich nicht. Am besten bei Playback kontrollieren, ob ein Spalt zwischen den Hebeln zu sehen ist.

Nun sollte sich der Pinch Roller mit dem kleinen Finger sehr leicht bewgen lassen.
Ein Test mit Tape wird den sofortigen Erfolg zeigen.

Fertig.

Sony Betacam SP Tension Error

Leave a reply

Der Bandzug (Tape tension) ist bei helical scan extremst wichtig, stimmt dieser nicht, kann das ganze nicht funktionieren. Leider.

Ein korrekter, definierter Bandzug ist also wichtig. Sollte die Maschine beim Aufnehmen/abspielen oder sogar Geräusche machen, wäre es mal an der Zeit den Deckel mal abzunehemen. Um mehr Platz zu haben gleich noch das Cassette Compartment ausbauen.

Leider grad kein Bild zur Hand.

Um die Gangbarkeit des Tension Regulator Arms zu testen muss der Threading Ring von Hand (an der Gear Box drehen) etwas vorgedreht werden. Nachdem man das getan hat kann man mit etwas Gefühl den Arm bewegen, geht dies schwergängig hätten wir unseren schuldigen gefunden. Auf keinen Fall den Arm ausbauen! Wer das macht muss leider per Handbuch das Alignment durchführen und das wollen wir uns sparen.

Wie kann man das reparieren ohne re-alignment?
Als erstes mit Videospray (Kontakt Video) in das Lager rein laufen lassen. Ohne eine Überschwemmung zu verursachen. Dabei immer den Arm bewegen. Sollte der Arm deutlich besser laufen, etwas feinmechaniker Öl oder Waffenöl und gebe einen Tropfen auf die Achse und bewege den Arm einige male, nun sollte der Arm immer besser laufen.

So, nun alles wieder zusammenbauen und testen.

Fertig.

Sony Betacam SP Gear Box Threading Trouble

Leave a reply

Eines der häufigsten und eigentlich einfach zu reparierenden Fälle.

Das Fehlerbild sieht so aus:
man legt ein Tape ein, die Kassette wird eingezogen und vom cassette compartment runter gefahren, der threading mode geht los. Und schon passiert es, das Band wird aus der Kassette gezogen und mit dem Ring um die Trommel gezogen, doch das kalappt entweder garnicht oder extrem langsam/stockend… Die Maschine schaltet meistens mit einem Error in Tape Protection.

So nun wissen wir was lso ist und wie der Fehler ausssieht. Wo liegt der Hund begraben? Ein böser Gummi-Puffer ist schuld. Wir finden diesen Puffer im zweiteiligen Zahnrad, in der Gearbox.

Also ganz schnell die Gear Box ausbauen, ist easy peasy einfach, zwei Schrauben ein Stecker. Nachdem man sie raus hat die Gear Box auseinandernehmen (wieder zwei Schrauben) und das große Zahnrad (das auch an den Ring drückt) abmontieren. Vorsicht der clampter kann gut fliegen!

Wenn man das Zahnrad in den Fingern hat kann man die Funktion gut prüfen, ist kein Widerstand zu spüren oder es “schwammig” gehen, zieht man das Zahnrad auseinander und hat zwei Teile vor sich. Im unteren Teil ist eine schwarze, teils auch klebrige, Masse einst in guten Jahren ein Puffer. Diesen Mist rausholen, mit Alkohol reinigen und sich einen neuen Puffer schnitzen. Oder von Sony sich ein neues Spare Part bestellen. Selbstschnitzen funktioniert aber erstaunlich gut 😉

So fertig? Na dann alles wieder ordentlich zusammenbauen und mit nicht zuviel Druck die Gear Box gegen den Ring montieren. OK? dann Power on, Tape rein und sehe und staune das Dingen geht wieder.

Viel Spass. Fertig.
(Bilder folgen)

Sony Betacam SP Threading Ring Trouble

Leave a reply

Ein paar Worte zum Threading Ring “Fädelring” bei eine Beta SP MAZ.
Sollte es zu diversen Problemen und Fehlermeldungen Threading Trouble auftreten kann ein zu “straff” sitzender Threading Ring verantwortlich sein.

Der Fädelring muss bei ausgebauter Gear Box von Hand locker leicht bewegt werden können, auch Tension Regulator und T-Drawer müssen vom Timing her ordentlich “mit laufen”. Ruckartige Bewegungen beider Arme dürfen nicht erfolgen oder zu “schwammige” Bewegungen in den “Eject” Mode dürfen nicht auftreten. Sollte auch nur eins von beiden passieren müssen diese jeweils zusätzlich kontrolliert und repariert werden. Siehe hierzu meine anderen Einträge.

So nachdem wir den Ring bei ausgebauter Gear Box bewegt haben und feststellen mussten, dass ein techniker vor uns den Ring “angeknallt” hat müssen wir diesen etwas entlasten. Das geht, indem wir an einem der Führungsrollen die passende Schraube lockern und etwas den Ring bewegen. Er sollte sich besser bewegen, aber auf keinen Fall aus der Führung fallen. Mit etwas Gefühl bekommt man das richtige mittelmaß raus und kann die Schraube wieder anziehen. Sollte es nicht langen, kann auch die zweite Führungsrolle gelöst werden, wie gesagt, aufpassen, dass der Ring nicht runterfällt. danach die Gear Box wieder montieren und darauf achten, dass auch hier nicht zu viel und nicht zu wenig Druck herrscht.


V-Mount Akku repariert

Leave a reply

Ich habe einige defekte V-Mount Akkus geschenkt bekommen. Diese habe ich mir genauer angeschaut bzw. geöffnet und bei einem war ein ganz “einfacher” Fehler für den Totalausfall verantwortlich.

Die Verbindung zwischen Zelle und Platine ist schlicht und einfach gebrochen, dadurch war das ganze Akkupack lahm gelegt.

Lösung des ganzen: “Drahtbrücke”

Der Akku läuft unter 30W Last gute zwei Stunden. Das ist OK.

Sony Betacam SP Tape jam/ knitterei

Leave a reply

Kommt total häufig vor, ist aber einfach zu beheben:
Beim Auswurf der Kassette hängt nach dem herausnehmen noch etwas band aus der Kassette, ärgerlich und auf Dauer auch kein Zustand.
Ordentlich wäre anzustreben, also was ist das Problem, warum wird das Tape zerknittert bzw. hängt aus der Kassette?

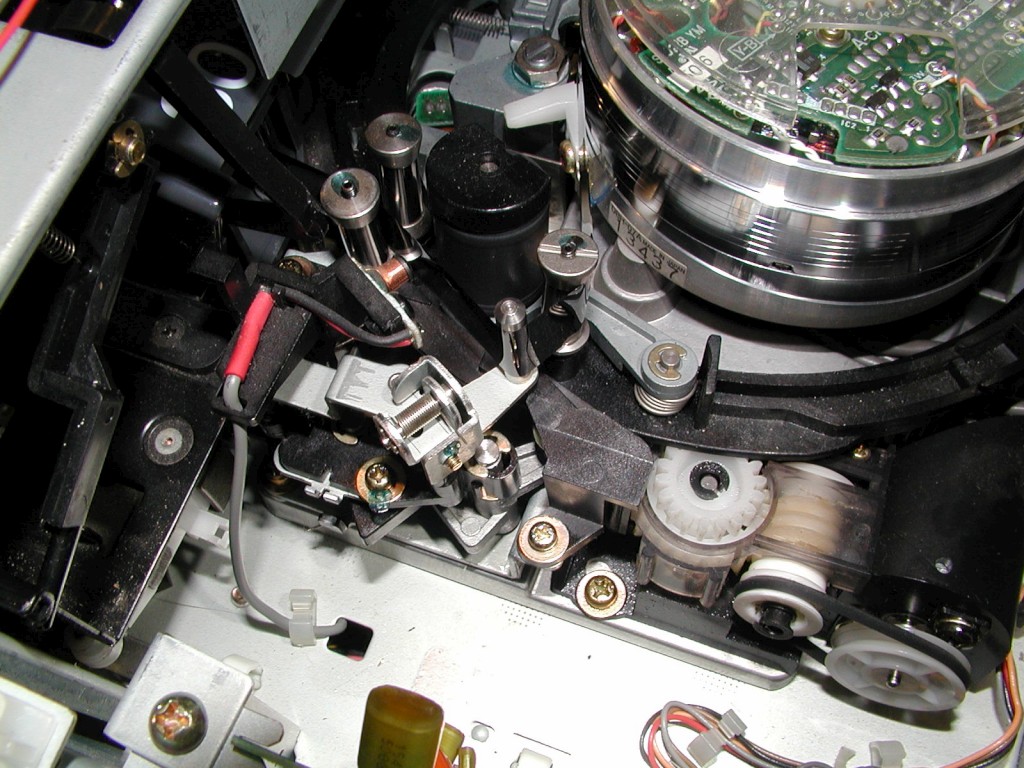

Im Bild erkennt man den Übeltäter, der beweglich gelagerte Arm, der das Band zum einen auf Abstand hält zum anderen in die Kassette mit zurück führt ist schuld. Durch das verwendete Sony Fett (lubrication), dass mit der Zeit, ich will nicht sagen hart aber an Konsistenz verliert sorgt dafür, dass die Federkraft nicht ausreicht.
Dadurch stimmt das Timing nichtmehr und der Arm “kommt” zu spät an seine Endpostition als der Kassettenauswurf schon im Gange ist. Dadurch die Bandschlaufe/Knitter….

Wie löst man das Problem, nachdem wir nun wissen warum und wieso?
Im grunde einfach aber etwas Fingespitzengefühl ist von nöten.

Es ist kein re-alignment notwendig!

Es muss der ganze Arm ausgebaut werden und mit Alkohol gereinigt werden. Am kniffeligsten ist der Zusammenbau mit der Feder, ansonsten recht einfach. Die Feder sollte nach Gefühl genügend Kraft haben und den gesamten Arm mit gutem Zug zurückziehen. Eine zu hohe Zugkraft führt unweigerlich zum ausklinken der Feder und führt zu Reel trouble.

Fetten, ölen? mach ich mittlerweile nichtmehr, wenn doch, nur gaaaaaanz wenig Öl, die Profis aus dem Broadcast-Service haben mir verraten, das sie Waffenöl nehmen. Auf keinen Fall Sony oil!

ähm -fertig.

Sony Betacam SP kein Sound/ knistern

Leave a reply

Sound Probleme an der MAZ? Ton knistert/knackt, geringer Pegel?
Wahrscheinlich ist das Audio Board in der Rückwand der MAZ schuld.

Es gibt zwei Versionen, eine alte (die gute) und eine neue (die schlechte). Die neuere Board Version wurde moderner und mit einer “diskreteren” Bauweise ausgeliefert. Allerdings mit SMD Kondensatoren der ersten Generation, ja genau und die laufen auch komplett aus und veräzen die teure PCBs.

Um an das Board zu gelangen muss die Maschine nichtmal aus dem Rack geholt werden, es langt alle Kabel hinten abzuziehen und zwei Schrauben zu entfernen. Danach klappt man das ganze auf und kann das Audio (out) Board mit vier weiteren Schrauben befreien. Achtung, die kabel zu den XLR Steckern sind recht kurz.

Sony SMD Kondensatoren sind (fast) die schlimmsten, der ausgelaufene Elektrolyt macht die Lötspitze kaputt, die Leiterpahnen/ Pads werden angegriffen….

Nicht nur das alle SMD Caps gewechselt werden müssen, die Praxis (nach einigen Boards) zeigte, dass der Wechsel der OP-Amps auch zwingend ist. Denn das Elektrolyt klebt auch unter den OPs und verursacht Kriechströme, die zusätzlich einen miesen Ton verursachen.

Unbedingt die Platine mit Leiterplattenreiniger (Kontakt LR) sehr gut reinigen, bevor noch mehr verätzt wird und man wieder da steht und flicken muss…

Also los, runter mit dem Zeug und retten was noch zu retten ist.

Leider finde ich gerade nicht die Bilder nachdem der Umbau/ Reperatur abgeschlossen war. Mal schauen wo die sich verstecken.
Das schlimme ist, manche Leiterbahnen wurden so zerfressen, dass diese mit Litze geflickt werden mussten. Abenteuerlich, uiii.
